Meteorologická stanice od Bonitoo je open-source IoT projekt měřící teplotu a vlhkost, s daty zobrazovanými na OLED displeji a ukládanými do cloudu.
Pomocí interních senzorů měří teplotu a vlhkost a hodnoty pravidelně ukládá do databáze přes Internet. Vestavěný OLED displej zobrazuje celou řadu údajů získanou nejen ze senzorů, ale i ze služeb volně dostupných přes Internet.
Zařízení ukazuje následující údaje:
- Aktuální čas - načtený z internetu
- Aktuální a pocitovou teplotu a vlhkost - zdroj jsou interní senzory
- Graf vývoje teploty za posledních 90 minut - historii si umí načíst z databáze i po restartu
- Riziko šíření COVID při dané teplotě a vlhkosti
- Aktuální počasí - naměřená teplota, stav počasí, vítr - získáno z internetové služby počasí
- Předpověď počasí na další tři dny
- Předpověď větru na další tři dny
- Fáze měsíce a čas, kdy vychází a zapadá slunce a měsíc
Open source verze, video:

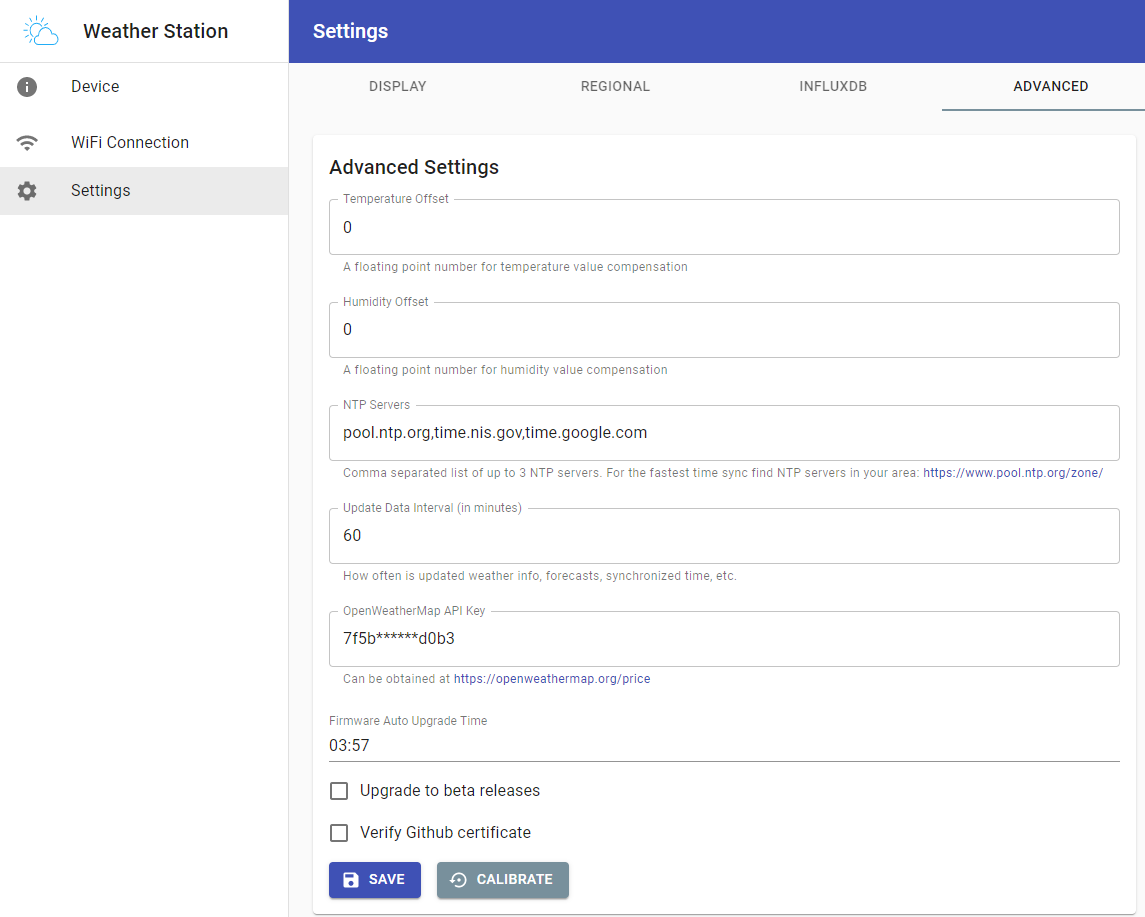

Konfigurace i provoz lze sledovat pomocí aplikace v mobilním telefonu. Samotná stanice obsahuje pouze 2 senzory. Hlavním těžištěm práce bylo vyvinout firmware tak, aby spolehlivě integroval spojení přes lokální WiFi do cloudu s InfluxDB, podporoval chytrou kalibraci levných senzorů, měl přesný čas, poskytoval systémové údaje, automaticky instaloval nové verze firmwaru, zjišťoval automaticky svoji lokaci a měnil dle lokace časovou zónu, svůj jazyk, přepínání anglosaských a evropských fyzikálních jednotek, užíval lokaci pro předpověď počasí, a další základní infrastrukturní služby, které nesmí chybět v žádném dnešním “chytrém” IoT zařízení.
Hardware byl navržen pro procesor ESP8266 s integrovanou WiFi. Firmware používá InfluxDB klientskou knihovnu pro Arduino. Vytvořili jsme i veřejně dostupný 3D model krabičky, aby si ji každý mohl vytisknout na 3D tiskárně.
Bonitoo tímto projektem získalo základní zkušenost s malosériovou produkční výrobou hardwarového zařízení, jeho testování, modelování a 3D tisk krabičky, a poté i návrhem a výrobou malosérie osazených tištěných spojů. Bonitoo tyto zařízení vyrobilo a dodalo několika v propagačních malosériích, které jsme postupně vylepšovali jak ze strany HW, tak krabičky. Nyní jich běží kolem 250 ks po celém světě.
Chcete si objednat monitoring vaší podnikové infrastruktury ? Zjistěte víceBěhem 3-letého vývoje firmware pro meteorologickou stanici Bonitoo začalo navrhovat vlastní, o mnoho pokročilejší verzi meteostanice. Na základě diskuzí s prodejci jsme upravili specifikaci zařízení. Má velký barevný displej, řádově pokročilejší architekturu s výkonnějšími komponentami, je velmi otevřená pro případnou customizaci funkcí dle požadavků zákazníků i z pohledu firmware (např. pro rebranding). Umožňuje také použít více různých senzorů v různé cenové hladině a má propracovanější vlastnosti, vlastní cloudový portál a mobilní aplikaci. Poskytuje podrobný monitoring vlastních funkcí a zdraví (stav paměti, vytížení CPU, důvod posledního restartu, atd.) pro zlepšování kvality a spolehlivosti celého řešení. Podporuje i výše uvedené funkce, které jsou k dispozici v předchozí verzi meteorologické stanice.

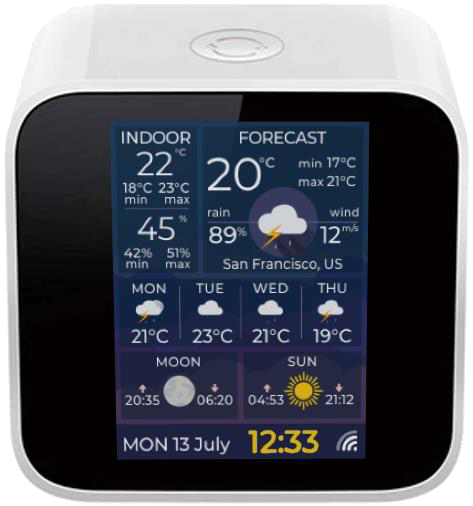

Obr 2: druhá generace:
Vývoj všech komponent probíhal jako closed source a není veřejný narozdíl od první verze. Nyní je k dispozici pro výrobu na zakázku.
